Большинству российских охотников знакома фамилия Гринер благодаря верхнему затвору на ружьях с горизонтальным расположением стволов, который называется болтом Гринера, а также благодаря его тройному запиранию. Рамка Перде, эжектор Голланд, конструкторское решение для ружей с вертикальным расположением стволов Босс, болт Гринера, тройной затвор Гринера — все это на слуху каждого оружейника или охотника.
В России производилось большое количество ружей с затвором Гринера наиболее известны из них следующие: ТОЗ-Б; БМ; 63; 66; 54; 80; 25... ИЖБ-36; ИЖ-47; 49; 54; МЦ-9; 11, ТС-1. Ружья известных немецких компаний «Зауэр», «Симсон», «Меркель» и др. также имеют тройной затвор Гринера. Это наиболее яркие и очевидные примеры использования этой конструкции в производстве ружей.
Гринеры — династия английских оружейников, каждое поколение которых вносило свой вклад в развитие оружейного дела. Гринерам принадлежит не один десяток патентов, ими издано несколько десятков книг
Уильям Веллингтон Гринер первым внедрил в производство изготовление дульных сужений на гладкоствольных ружьях, называемых чоками, он доказал спортивной и охотничьей общественности пользу применения чоков, которые позволили существенно увеличить дистанцию поражения дичи за счет увеличения кучности и убойности дробового заряда.
Тройной затвор Гринера стал важным изобретением, позволившим серьезно увеличить прочность ружей с горизонтальным расположением стволов, имеющих коробчатый механизм, и получившим широкое распространение в изготовлении не только двуствольных ружей.
Ярким конструктивным элементом является боковой предохранитель Гринера. Простой, надежный и узнаваемый, он успешно используется в производстве современного оружия, например тройников.
Гринеры производили самое разнообразное оружие по ассортименту и цене: двуствольные курковые, бескурковые ружья с коробчатым механизмом Энсона Дилея и на подкладных замках, полнозамковые двустволки, а также ружья с горизонтальным и вертикальным расположением стволов (в основном в средней и высокой ценовой категории); и при этом все изделия отличались простотой, надежностью, прочностью, эстетичностью. Были у них и свои конструкции и разработки.
В этой публикации мы представляем вам модель Facile Princeps, которую выпускали в разных калибрах и отделке (вплоть до самой дорогой) в основном с патронниками 65 и 70 мм. Это могли быть достаточно легкие двустволки 16-го калибра и серьезные садочные ружья в 12-м калибре, а также ружья с экстрактором или эжектором. Главное в них, что они узнаваемы и их трудно перепутать с изделиями других оружейников.

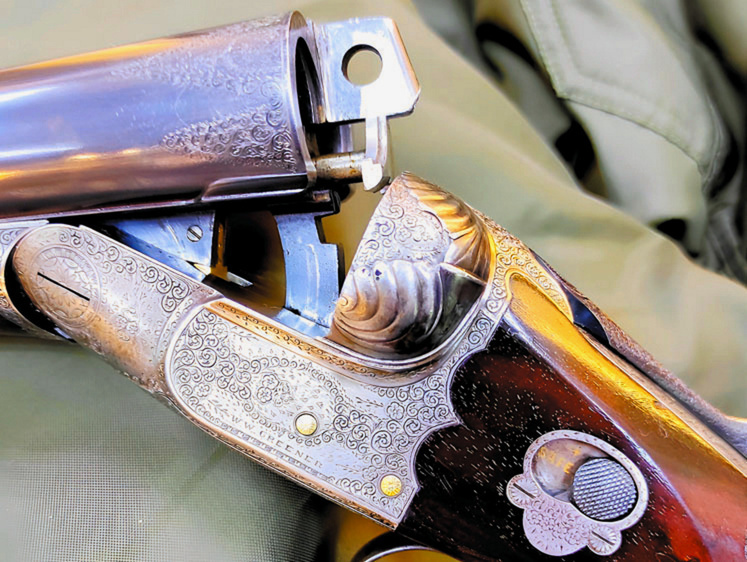

Первое, что сразу бросается в глаза, — это боковой предохранитель, одна из самых простых конструкций. Такой встречается нечасто, мы больше привыкли к ползуну сверху коробки, но он удобен и надежен.
Ствольная коробка смотрится фундаментальной и изящной одновременно, такие формы получились благодаря одному центральному взводителю на оба ствола, который сделан в виде качающейся серьги на переднем подствольном крюке, имеющем два основных положения: первое — для разборки со снятым цевьем, когда взводитель полностью прижат к переднему крюку, и второе — рабочее, которое получается при пристегивании цевья, специальный шток выдвигает взводитель в сторону заднего крюка и приводит к контакту с взводящими плечами курков, очень похожих на взводители ТОЗ 34, только расположенных в середине колодки.
Сами взводители могут быть с одним нижним выступом для ружей с экстрактором и с двумя выступами для ружей с эжекторами. В этой модели эжектор оригинальной конструкции, пружиной ударника эжектора является боевая пружина курка, а самим ударником служит плечо курка, предназначенное для его взведения...
В собранном и спущенном состоянии (как, впрочем, и после выстрела) взводящее плечо лежит на плоскости верхнего выступа, где в прорези между выступом левого и правого ствола находятся толкатели экстрактора (эжектора) правого и левого ствола...
При открывании стволов в положении, близком к постановке на шептало, плечи взведения курков срываются с верхнего выступа, ударяя по толкателям эжектора, что приводит к выбросу стреляной гильзы, и упираясь в нижний выступ. При дальнейшем вращении стволов вокруг шарнира ставят курки на взвод.
Если курки взведены, то плечи взведения не касаются верхнего выступа и при открывании ружья происходит экстракция или выдвижение нестреляного патрона...

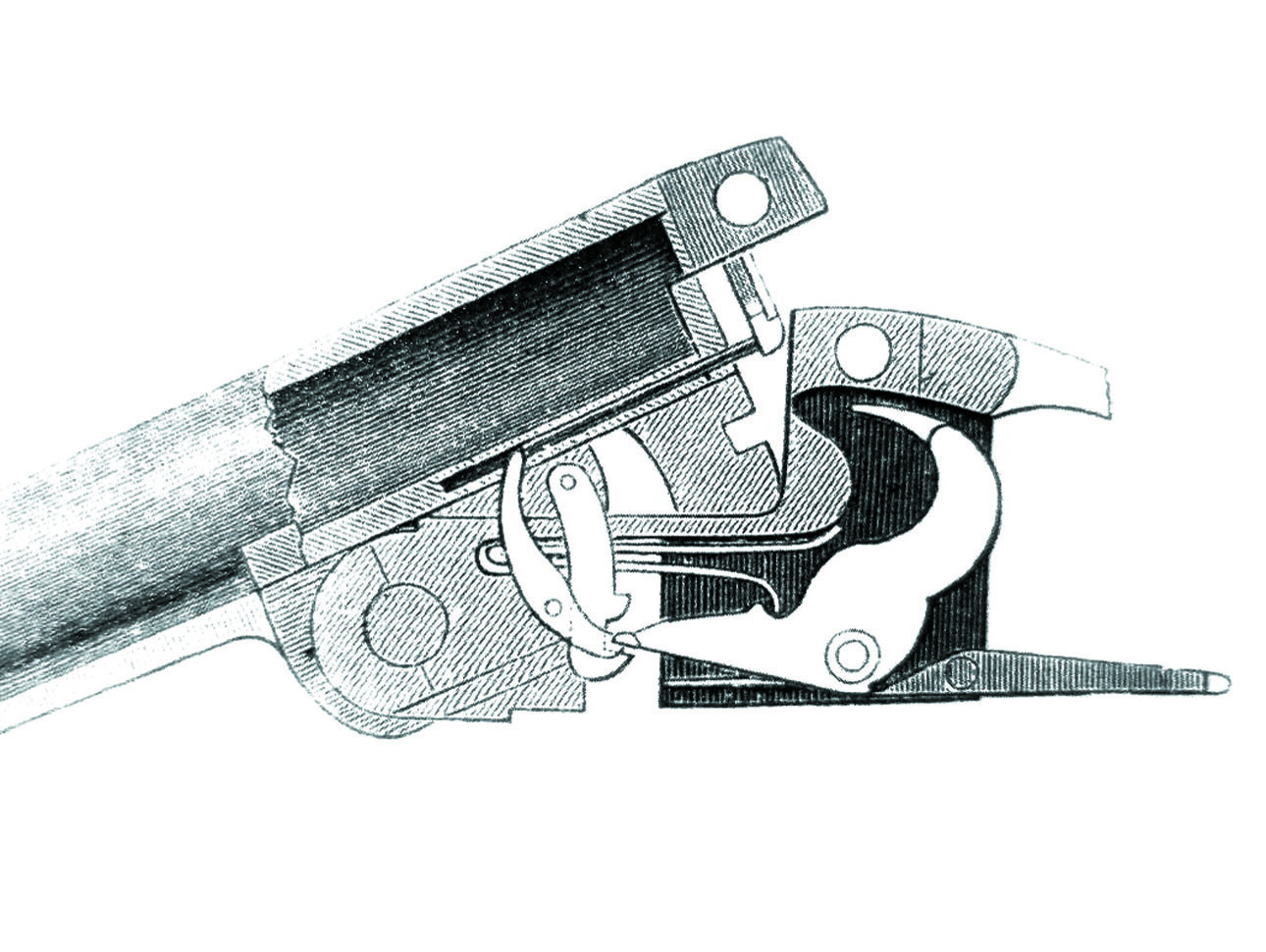

Вашему вниманию представлены схемы производителя, на которых видны разные фазы движения толкателей эжектора и положения самих эжекторов в этих фазах.
К оригинальным элементам конструкции можно отнести и запорную планку заднего крюка, да и сам задний крюк имеет нестандартную форму.
Модель имеет двойное запирание: верхнее — болтом Гринера, нижнее — на задний крюк запорной планкой, хотя часто приходится видеть, как этой модели присваивается тройное запирание. Кстати, ярким примером тройного запирания могут служить немецкие ружья, где и на переднем крюке осуществляется запирание запорной планкой...
Однозначно можно сказать, что модель Facile Princeps дала пищу для размышления другим конструкторам и изобретателям, являясь рабочей моделью.
Примером может быть шток для приведения взводителей в рабочее состояние. Сегодня очень похожее решение использовано в ружьях с вертикальным расположением стволов, немного изменена его функциональность, он подвижен в процессе открывания ружья, но все так же воздействует на взводители, и яркий пример тому — ружья Fabarm и Caesar Guerini...
Даже в нашей ТОЗ-34 просматривается идея воздействия одного взводителя, которым здесь являются вырезы в ствольной муфте, а это одна деталь, воздействующая на взводители курков, сами же взводители ТОЗ в месте контакта с выступом муфты повторяют форму, использованную Гринером...
Отступая от темы публикации, мы должны отметить, что советские оружейники работали с лучшими достижениями в производстве охотничьего и спортивного оружия и создавали свои конструкции, которые были зачастую проще, прочнее, надежнее, технологичнее зарубежных аналогов...
Английские оружейники подарили миру много идей и конструкций, создав практически идеальные эталонные ружья, и в этом процессе самое активное участие принимала и оружейная семья Гринеров.
Гринеры прославились не только своими изделиям, но и конструкторскими решениями, и в этом они ничуть не уступают производителям Best'ов.
Ружья Гринера прошлых выпусков и современного производства радуют своими формами, прочностью, надежностью и безупречной работой механизмов. Это касается и модели, представленной нами сегодня...
