У европейских охотников фирма G. A. Nothnagel прославилась больше многоствольными моделями, что обусловлено местными возможностями охоты на копытных и по перу.
Немалая часть образцов с комбинированными блоками стволов создана как раз на базе наиболее популярных фирменных горизонталок.
На нашем вторичном рынке оружия Nothnagel с комбинированными блоками стволов немного, так что целесообразно ознакомить наших охотников с наиболее известными тройниками и даже четырехстволкой и завершить обзор всего фирменного охотничьего оружия.
Отмечу, что двойники с комбинированными блоками стволов созданы на основе гладкостволок.
Хотелось бы, чтобы у нас фирменное оружие было представлено полнее, надеюсь, охотники покажут свои уникальные образцы Nothnagel.
Действительно, как и другие германские предприятия аналогичного профиля, фирма G. A. Nothnagel выпускала немало разнообразных трехстволок, основой для которых послужили распространенные модели гладкоствольных горизонталок.
Конструкция блока стволов фирменных тройников различна, в том числе и с двумя гладкими стволами и одним нарезным, и с одним гладким и двумя нарезными в разном сочетании, но в каждом экземпляре отражены фирменные принципы технологии и конструирования.
Как и в предыдущих моих публикациях об охотничьем оружии Nothnagel, приму за основу фирменную цифровую маркировку, чтобы четко разделять модели.
Для трехстволок Nothnagel обычен блок стволов с двумя гладкими стволами, соединенными в горизонтальной плоскости, и нарезным, расположенным под ними.
Это традиционная типовая конструкция на основе тривиальной горизонталки, но на самом деле сочетание гладких и нарезных стволов может быть разным, как и калибры стволов. Если из трех стволов два верхних гладкие, то калибр одинаков, как правило, 16-й или 12-й, реже 20-й, причем с патронником длиной 65 мм.
В свою очередь трехстволку с двумя нарезными стволами, соединенными по горизонтали, и гладким под ними, уместно сопоставить со штуцером-горизонталкой, снабженным нижним дробовым стволом.
А еще одну трехстволку с одним гладким и одним нарезным стволами, соединенными по горизонтали, и третьим нарезным под ними можно представить как двойник-горизонталку с нижним нарезным стволом, причем на такой модели калибры нарезных стволов различные под дичь разных размеров.
Ударные механизмы трехствольных фирменных моделей различны, есть и внешнекурковые, и внутрикурковые, причем первыми были, как правило, тройники с наружными курками.
Но внешнее расположение курков не означает, что модель осталась в прошлом, многоствольные курковки были популярны и тогда, и сейчас, так как позволяют выбрать ствол с нужным патроном и взвести ударный механизм.
Начну курковой трехстволкой Nothnagel 150, она оснащена блоком стволов с двумя расположенными по горизонтали гладкими стволами 12-го или 16-го калибра и нарезным снизу под ними.
Причем нижний ствол создан под патроны наиболее распространенных калибров, например калибра 9,3x72R, весьма популярный в первой трети XX века. Ударные механизмы смонтированы на коротких боковых пластинах, боевые пружины размещены за курками.
Запирание блока стволов в колодке тройное традиционное, то есть нижней двойной рамкой и верхним поперечным болтом. Наружные курки привлекательной округлой формы выполнены в эффектном стиле курков британской фирмы W.&C. Scott. Переключатель на нарезной ствол правого ударного механизма расположен на верхнем хвостовике колодки.
Аналогичный блок стволов с двумя гладкими, соединенными по горизонтали, и нарезным снизу под ними имеет и внутрикурковая трехстволка Nothnagel 175 с замками в колодке, которая отличается тем, что ударные механизмы гладких стволов взводятся при открывании блока стволов.
А замок третьего нижнего нарезного ствола взводится отдельно кнопкой на верхнем хвостовике колодки, то есть вручную по системе «spannschieber». Кнопка предохранителя установлена на левой стороне шейки ложи за колодкой. Выпускался образец и без раздельного взведения замка нарезного ствола.
Самую дорогую и сложную фирменную модель с блоком трех стволов представляет собой внутрикурковый тройник Nothnagel S.D.300. Вид оружия буквально зашифрован в его обозначении «S.D.», то есть «Seitenschloss Drilling» (трехстволка с замками на боковых пластинах).
В этой модели воплощены все элементы, характеризующие оружие высокого класса, вплоть до четвертой ступени запирания блока стволов в виде «кукольной головки» на крюке на казенном срезе стволов с отверстием под поперечный болт системы «Greener».
Замки смонтированы на боковых пластинах и оснащены выведенными наружу боковыми указателями взведения, выполненными в виде ребра на торце оси курка. Переключатель стрельбы на нижний нарезной ствол с вмонтированным фиксатором расположен на верхнем хвостовике колодки.
Отстрелянные гильзы выбрасываются из патронника нарезного ствола эжектором. Установленная на левой замочной пластине кнопка предохранителя всегда под рукой стрелка. Гладкие стволы 16-го или 12-го калибра в сочетании с нижним нарезным калибра, например 8x57JR, позволяют добывать различных животных от куропаток и уток до оленей и кабанов.
Соответственно своему высокому классу тройник Nothnagel S.D.300 декорирован гравировкой, гармонично сочетающей разнообразные стили, применяемые зульскими граверами.
Тонкий растительный орнамент покрывает казенную часть блока стволов, колодку и шарнир цевья, а замочные пластины декорированы сценками с изображениями животных на фоне различных пейзажей.
Объемный эффект достигается тем, что фигурки и другие детали изображений удачно гармонируют с пропорциями колодки и замочных пластин. В таком исполнении эта модель представляет собой весьма желанный для коллекционеров предмет.

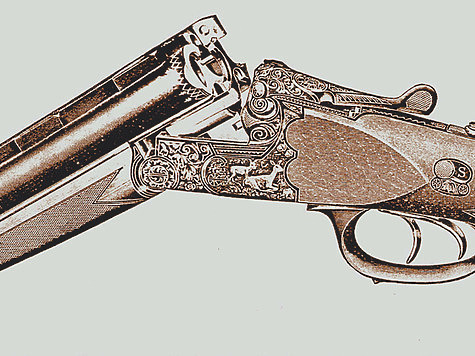

К еще более сложному и дорогому фирменному оружию относится уникальная четырехстволка Nothnagel 500, показанная на фото 1. Благодаря своей конструкции и декору она заслуженно называется «Meisterwerksarbeit» (Искусная работа), хотя и оснащена замками в колодке.
В блоке верхний нарезной ствол сравнительно небольшого калибра смонтирован под прицельной планкой над гладкими стволами 16-го калибра, а нижний нарезной ствол большего калибра расположен снизу под ними.
Управление традиционное: переключатель очередности стрельбы установлен на верхнем хвостовике колодки, а кнопка предохранителя смонтирована слева на шейке ложи.
Несомненно, четырехстволка Nothnagel 500 представляет собой весьма солидный образец, причем калибры стволов ограничены, чтобы и не превысить допустимую для охотников массу оружия, и сохранить при этом возможность добывать животных различных размеров.
Так, оба нарезных ствола рассчитаны на патроны обязательно центрального боя, хотя и сравнительно некрупные: нижний ствол предназначен под какой-либо патрон калибра 8 мм, а верхний ствол под патрон калибра 5,6x35Vierling, гильза которого имеет рант и проточку.
В результате фирменная четырехстволка с двумя гладкими 16-го калибра и двумя нарезными стволами оказалась всего лишь на четверть килограмма тяжелее трехстволки таких же калибров с замками аналогичной конструкции.
Кстати, у патрона 5,6x35 Vierling есть и другое обозначение 5,6x35R, не путать с патроном калибра .22Hornet почти таких же размеров, но развивающим большее давление.
Охотничье оружие Nothnagel только с нарезными стволами представлено рядом моделей, причем большинство штуцеров создано на базе обычных двустволок. Конструкция тривиальна, как в предыдущих статьях, а калибры практически любые, так или иначе востребованные на рынке, вплоть до популярного в первой трети XX века калибра 9,3x72R.
Неизменно популярный в европейских странах одноствольный штуцер Nothnagel 75 представляет собой типовую казнозарядную модель, ударный механизм которого взводится при открывании ствола при подаче вперед нижнего рычага запирания, смонтированного перед предохранительной скобой.
Спусковой механизм снабжен традиционным для германских штуцеров шнеллером с отдельным крючком. С ним охотились преимущественно со стрелковых площадок, где есть возможность спокойно выцеливать животное, не выдавая себя лишним движением. В хорошем состоянии это весьма востребованный предмет коллекционирования зарубежными охотниками.
Из одноствольного нарезного оружия Nothnagel следует назвать и фирменный магазинный карабин с затвором системы «Mauser 98» (M98) под патроны разных калибров, от 6,5x54 для небольших зверей и до более мощных для трофейной охоты.
Модель типовая, но в фирменном исполнении представляет собой эффектное охотничье оружие и выделяется восьмигранным стволом и хорошо декорированной гравировкой затворной коробкой. Фирма подчеркивала, что карабин изготавливается исключительно под охотничьи патроны, по германскому законодательству армейское оружие и патроны не допускались на рынок.
Такую модель выпускали и другие небольшие фирмы в Зуле, на их фоне образец Nothnagel M98 является вполне достойным представителем охотничьих карабинов германского происхождения.
